NTN-SNR

22309EF801 - SNR

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 36 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

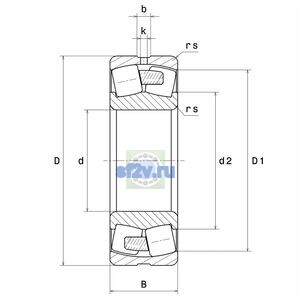

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 85,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3 mm
Наружный диаметр внутреннего кольца d1/d2: 0 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 36 mm
Ширина паза b: 6,43 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 91 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 54 mm
Минимальный размер фаски / радиус r min: 1,5 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 5300 tr/min
Предельная частота вращения: 6700 tr/min
Частота вращения сепаратора FTF: 0,403 Hz
Частота вращения тела качения BSF: 4,852 Hz
Базовая динамическая грузоподъёмность C: 206 kN
Базовая статическая грузоподъёмность C0: 187 kN
Коэффициент динамической осевой нагрузки Y1: 1.9
Коэффициент динамической осевой нагрузки Y2: 2.83
Коэффициент статической осевой нагрузки Y0: 1.86
Предел усталостной нагрузки Cu / Pu: 22,8 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 8,351 Hz
Частота дефекта наружного кольца BPFO: 5,649 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.36
Класс радиального внутреннего зазора: C3 Special
Масса: 1,369 kg
Обозначение товара / номер изделия производителя: 22309EF801 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
