NTN-SNR

22308EMKW33 - NTN

d Внутренний диаметр 40 мм

D Наружный диаметр 90 мм

B Высота / ширина 33 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

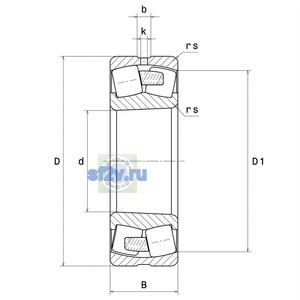

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 77 mm
Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3 mm
Наружный диаметр подшипника D: 90 mm
Ширина B: 33 mm
Ширина паза b: 6 mm
Максимальный диаметр упорного бурта корпуса Da max: 81 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 49 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 45 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 5800 tr/min
Предельная частота вращения: 7400 tr/min
Базовая динамическая грузоподъёмность C: 169 kN
Базовая статическая грузоподъёмность C0: 152 kN
Коэффициент динамической осевой нагрузки Y1: 1.87
Коэффициент динамической осевой нагрузки Y2: 2.79
Коэффициент статической осевой нагрузки Y0: 1.83
Предел усталостной нагрузки Cu / Pu: 18,5 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.36
Класс радиального внутреннего зазора: CN
Масса: 0,945 kg
Обозначение товара / номер изделия производителя: 22308EMKW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H2308
