NTN-SNR

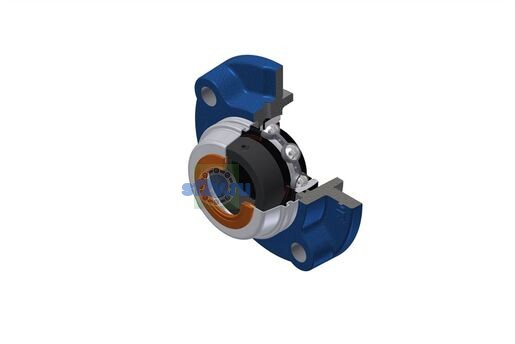

ESFC207T20CCE - SNR

Name: ESFC207T20CCE - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

Наружный диаметр крышки Dz: 80 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 51,1 mm
Общая ширина внутреннего кольца B1: 38,9 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 135 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 58,1 mm
Ширина внутреннего кольца: 25,4 mm
Диаметр вала: 35 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 9 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 40,4 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 26 mm
Параметр «H3 - Центрирующий диаметр»: 90 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 34 mm

Бренд: SNR
Масса: 1,743 kg
Обозначение товара / номер изделия производителя: ESFC207T20CCE - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 11 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 110 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 9,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: ES207G2T20|SCCE207
