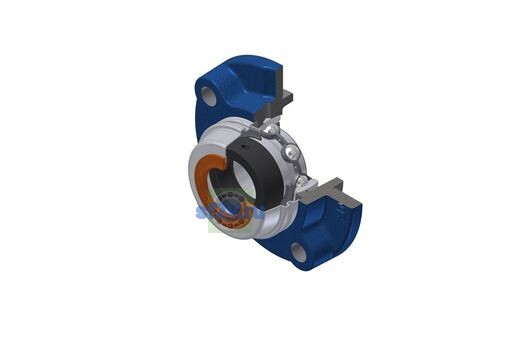

- Наружный диаметр крышки Dz
-
46 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
27,2 mm
- Общая ширина внутреннего кольца B1
-
28,6 mm
- Параметр «L - Ширина/диаметр корпуса» [mm]
-
100 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
41,2 mm
- Ширина внутреннего кольца
-
19,1 mm
- Диаметр вала
-
15 mm
- Параметр «A1 - Высота основания корпуса / высота фланца» [mm]
-
6 mm
- Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]
-
32,1 mm
- Параметр «A4 - Высота корпуса от монтажной поверхности»
-
20,5 mm
- Параметр «H3 - Центрирующий диаметр»
-
62 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
12 mm
- Параметр А - Высота корпуса по чертежу производителя [mm]
-
25,5 mm
