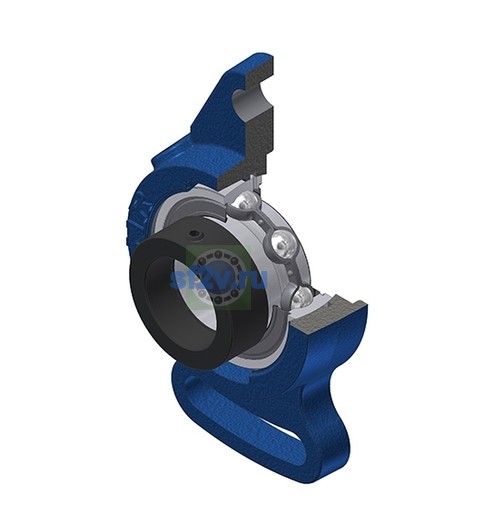

- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
51,1 mm
- Общая ширина внутреннего кольца B1
-
38,9 mm
- Параметр «H - Длина, ширина или диаметр корпуса» [mm]
-
155 mm
- Параметр «L - Ширина/диаметр корпуса» [mm]
-
90 mm
- Параметр «L1 - Ширина корпуса в месте прорези»
-
75 mm
- Ширина внутреннего кольца
-
25,4 mm
- Диаметр вала
-
36,513 mm
- Параметр «A1 - Высота основания корпуса / высота фланца» [mm]
-
12,5 mm
- Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]
-
44,4 mm
- Параметр «A3 - Глубина центрирования / размер фаски»
-
4,5 mm
- Параметр «H3 - Центрирующий диаметр»
-
82,5 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
14 mm
- Параметр А - Высота корпуса по чертежу производителя [mm]
-
26,5 mm
