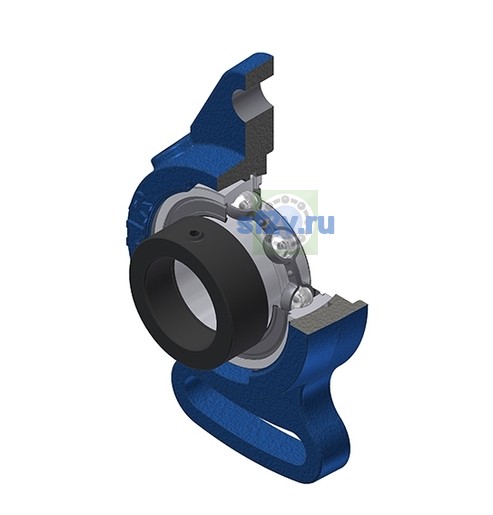

- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
44,1 mm
- Общая ширина внутреннего кольца B1
-
35,7 mm
- Параметр «H - Длина, ширина или диаметр корпуса» [mm]
-
142 mm
- Параметр «L - Ширина/диаметр корпуса» [mm]
-
80 mm
- Параметр «L1 - Ширина корпуса в месте прорези»
-
65 mm
- Ширина внутреннего кольца
-
23,8 mm
- Диаметр вала
-
30,163 mm
- Параметр «A1 - Высота основания корпуса / высота фланца» [mm]
-
12 mm
- Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]
-
39,7 mm
- Параметр «A3 - Глубина центрирования / размер фаски»
-
3 mm
- Параметр «H3 - Центрирующий диаметр»
-
73 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
11,5 mm
- Параметр А - Высота корпуса по чертежу производителя [mm]
-
24 mm
