NTN-SNR

22238EMW33C4 - SNR

d Внутренний диаметр 190 мм

D Наружный диаметр 340 мм

B Высота / ширина 92 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

31 свойств

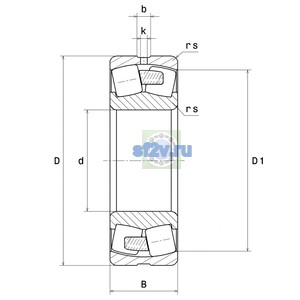

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 304,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 9 mm
Наружный диаметр подшипника D: 340 mm
Ширина B: 92 mm
Ширина паза b: 19,57 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 323 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 207 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1600 tr/min
Предельная частота вращения: 2400 tr/min
Частота вращения сепаратора FTF: 0,421 Hz
Частота вращения тела качения BSF: 6,107 Hz
Базовая динамическая грузоподъёмность C: 1620 kN
Базовая статическая грузоподъёмность C0: 1870 kN
Коэффициент динамической осевой нагрузки Y1: 2.74
Коэффициент динамической осевой нагрузки Y2: 4.08
Коэффициент статической осевой нагрузки Y0: 2.68
Предел усталостной нагрузки Cu / Pu: 169 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,418 Hz
Частота дефекта наружного кольца BPFO: 7,582 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C4
Масса: 35,314 kg
Обозначение товара / номер изделия производителя: 22238EMW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 8
