NTN-SNR

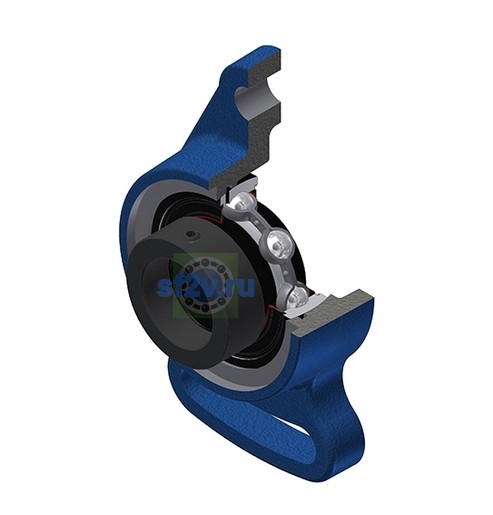

ESFA204NT20 - SNR

Name: ESFA204NT20 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 32,4 mm
Общая ширина внутреннего кольца B1: 30,9 mm
Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 102 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 60 mm
Параметр «L1 - Ширина корпуса в месте прорези»: 54 mm
Ширина внутреннего кольца: 21,4 mm
Диаметр вала: 20 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 12 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 38,4 mm
Параметр «N - Размер монтажного отверстия» [mm]: 10 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 25,5 mm

Бренд: SNR
Масса: 0,45 kg
Обозначение товара / номер изделия производителя: ESFA204NT20 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 15 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 78 mm
Параметр «J1 - Расстояние до центра прорезного отверстия»: 40 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 7,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 5,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: ES204G2T20
