NTN-SNR

22234EMKW33 - SNR

d Внутренний диаметр 170 мм

D Наружный диаметр 310 мм

B Высота / ширина 86 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

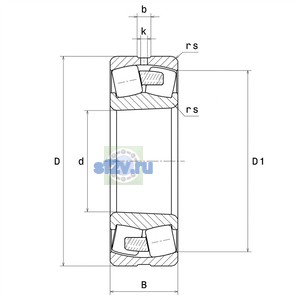

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 276,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 170 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 8 mm
Наружный диаметр подшипника D: 310 mm
Ширина B: 86 mm
Ширина паза b: 17,98 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 293 mm
Максимальный допустимый радиус галтели ra: 3 mm
Минимальный диаметр упорного бурта вала da / db: 187 mm
Минимальный размер фаски / радиус r min: 4 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 10 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 180 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 1900 tr/min
Предельная частота вращения: 2700 tr/min
Частота вращения сепаратора FTF: 0,421 Hz
Частота вращения тела качения BSF: 6,106 Hz
Базовая динамическая грузоподъёмность C: 1400 kN
Базовая статическая грузоподъёмность C0: 1610 kN
Коэффициент динамической осевой нагрузки Y1: 2.6
Коэффициент динамической осевой нагрузки Y2: 3.87
Коэффициент статической осевой нагрузки Y0: 2.54
Предел усталостной нагрузки Cu / Pu: 150 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,416 Hz
Частота дефекта наружного кольца BPFO: 7,584 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.26
Класс радиального внутреннего зазора: CN
Масса: 28 kg
Обозначение товара / номер изделия производителя: 22234EMKW33 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 4
Параметр Обозн. втулки по чертежу производителя: H3134
