NTN-SNR

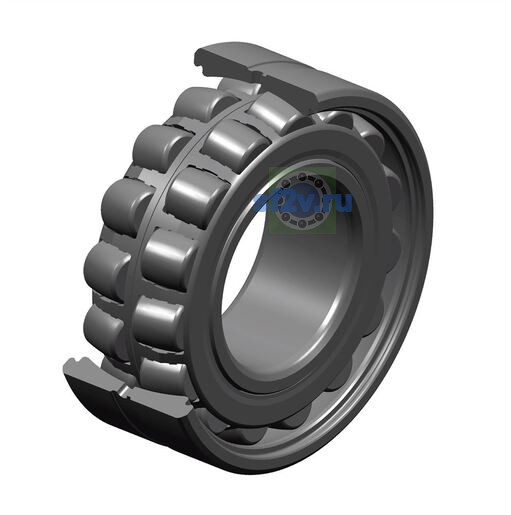

22232EAKW33C3 - NTN

d Внутренний диаметр 160 мм

D Наружный диаметр 290 мм

B Высота / ширина 80 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

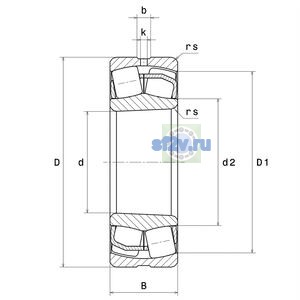

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 258,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 160 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 8 mm
Наружный диаметр внутреннего кольца d1/d2: 190 mm
Наружный диаметр подшипника D: 290 mm
Ширина B: 80 mm
Ширина паза b: 16,94 mm
Максимальный диаметр упорного бурта корпуса Da max: 276 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 174 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 14 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 170 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2000 tr/min
Предельная частота вращения: 2800 tr/min
Базовая динамическая грузоподъёмность C: 1220 kN
Базовая статическая грузоподъёмность C0: 1390 kN
Коэффициент динамической осевой нагрузки Y1: 2.69
Коэффициент динамической осевой нагрузки Y2: 4
Коэффициент статической осевой нагрузки Y0: 2.63
Предел усталостной нагрузки Cu / Pu: 132 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C3
Масса: 22,8 kg
Обозначение товара / номер изделия производителя: 22232EAKW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3132
