NTN-SNR

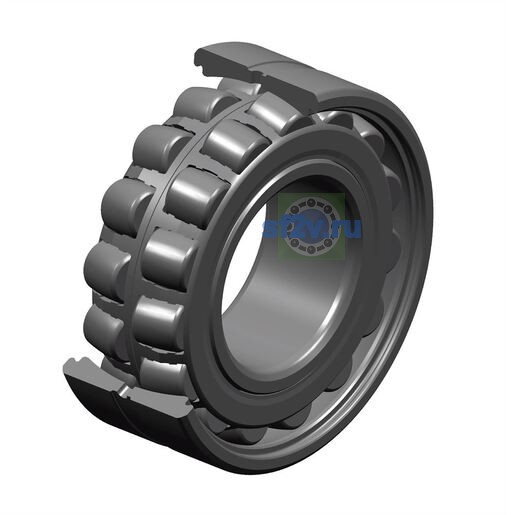

22230EAKW33C4 - SNR

d Внутренний диаметр 150 мм

D Наружный диаметр 270 мм

B Высота / ширина 73 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

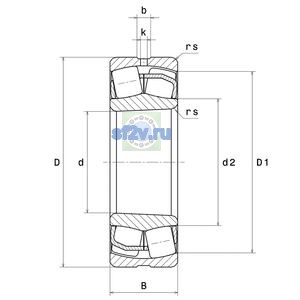

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 241,1 mm
Внутренний диаметр подшипника (диаметр отверстия d): 150 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 7 mm
Наружный диаметр внутреннего кольца d1/d2: 177,3 mm
Наружный диаметр подшипника D: 270 mm
Ширина B: 73 mm
Ширина паза b: 15 mm
Максимальный диаметр упорного бурта корпуса Da max: 256 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 164 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 15 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 160 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 2200 tr/min
Предельная частота вращения: 3000 tr/min
Частота вращения сепаратора FTF: 0,422 Hz
Частота вращения тела качения BSF: 6,181 Hz
Базовая динамическая грузоподъёмность C: 1080 kN
Базовая статическая грузоподъёмность C0: 1220 kN
Коэффициент динамической осевой нагрузки Y1: 2.74
Коэффициент динамической осевой нагрузки Y2: 4.08
Коэффициент статической осевой нагрузки Y0: 2.68
Предел усталостной нагрузки Cu / Pu: 118 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,402 Hz
Частота дефекта наружного кольца BPFO: 7,598 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C4
Масса: 17,6 kg
Обозначение товара / номер изделия производителя: 22230EAKW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3 ou 4
Параметр Обозн. втулки по чертежу производителя: H3130
