22228EMKW33C3 - NTN

d Внутренний диаметр 140 мм

D Наружный диаметр 250 мм

B Высота / ширина 68 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

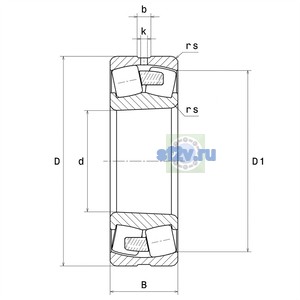

Размеры и геометрия

12

Внутренний диаметр наружного кольца D1: 223,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 140 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 7 mm
Наружный диаметр подшипника D: 250 mm
Ширина B: 68 mm
Ширина паза b: 14,2 mm
Максимальный диаметр упорного бурта корпуса Da max: 236 mm
Максимальный допустимый радиус галтели ra: 2,5 mm
Минимальный диаметр упорного бурта вала da / db: 154 mm
Минимальный размер фаски / радиус r min: 3 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 149 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 2500 tr/min
Предельная частота вращения: 3300 tr/min
Базовая динамическая грузоподъёмность C: 867 kN
Базовая статическая грузоподъёмность C0: 1010 kN
Коэффициент динамической осевой нагрузки Y1: 2.74
Коэффициент динамической осевой нагрузки Y2: 4.08
Коэффициент статической осевой нагрузки Y0: 2.68
Предел усталостной нагрузки Cu / Pu: 100 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C3
Масса: 14 kg
Обозначение товара / номер изделия производителя: 22228EMKW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3128
