NTN-SNR

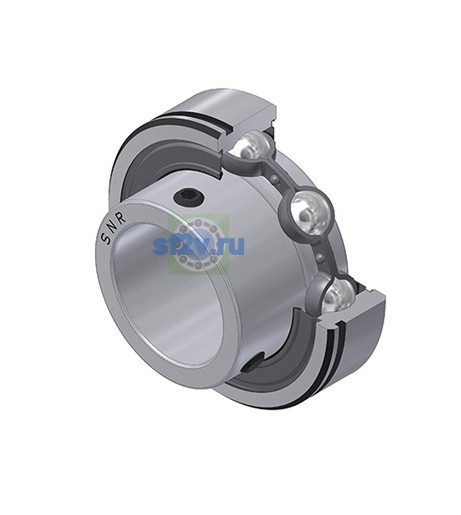

CUS207 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

9

Наружный диаметр наружного кольца D: 72 mm
Параметр «б - Ширина паза в наружном кольце»: 1,9 mm
Ширина внутреннего кольца: 32 mm
Ширина наружного кольца C: 17 mm
Диаметр вала: 35 mm
Параметр «G - Размер установочного винта»: M6x1
Параметр «N1 - Диаметр паза наружного кольца»: 68,81 mm
Параметр «r - Радиус внутреннего кольца»: 1
Параметр SW - Размер ключа по чертежу производителя: 3 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,398 Hz
Частота вращения тела качения BSF: 4,696 Hz
Базовая динамическая грузоподъёмность C: 25,7 kN
Базовая статическая грузоподъёмность C0: 15,2 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,418 Hz
Частота дефекта наружного кольца BPFO: 3,582 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 0,42 kg
Обозначение товара / номер изделия производителя: CUS207 - SNR
Параметр «a - Расстояние между канавками наружного кольца»: 3,18 mm
Параметр «m - Расстояние до установочного винта»: 6 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 8,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 5,5 N-m
Расчётный коэффициент f0: 14
