NTN-SNR

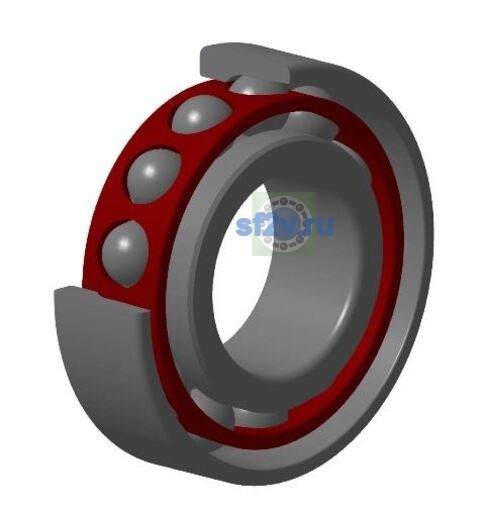

CH7003CVUJ74 - SNR

d Внутренний диаметр 17 мм

D Наружный диаметр 35 мм

B Высота / ширина 10 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 29,4 mm
Внутренний диаметр наружного кольца D2: 31,52 mm
Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Наружный диаметр внутреннего кольца d1/d2: 22,65 mm
Наружный диаметр подшипника D: 35 mm
Ширина B: 10 mm
Максимальный диаметр упорного бурта корпуса Da max: 32,5 mm
Максимальный допустимый радиус галтели ra: 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 19,5 mm
Минимальный размер фаски / радиус r min: 0,3 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 85000 tr/min
Предельная частота, пластичная смазка: 56000 tr/min
Частота вращения сепаратора FTF: 0,412 Hz
Частота вращения тела качения BSF: 5,289 Hz
Базовая динамическая грузоподъёмность C: 7 kN
Базовая статическая грузоподъёмность C0: 4,2 kN
Параметр «а - Точка приложения нагрузки на оси»: 8 mm
Предел усталостной нагрузки Cu / Pu: 0,22 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 8,238 Hz
Частота дефекта наружного кольца BPFO: 5,762 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 0,037 kg
Обозначение товара / номер изделия производителя: CH7003CVUJ74 - SNR
Параметр «Коэффициент осевого перемещения K»: 1.8
Параметр Величина преднатяга по чертежу производителя: 0,035 kN
Параметр Осевая жесткость по чертежу производителя: 27 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 159 N/µm
Расчётный коэффициент f0: 13.696
Угол контакта: 15 °
