NTN-SNR

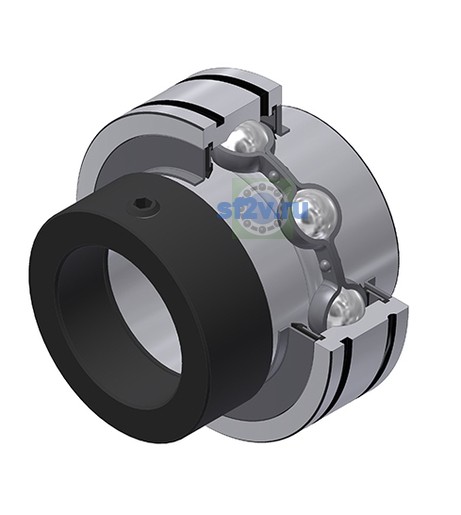

CEX208 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

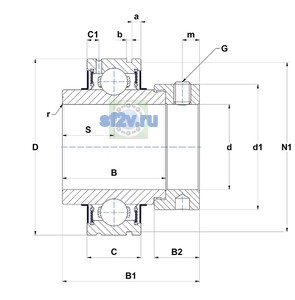

Размеры и геометрия

12

Наружный диаметр наружного кольца D: 80 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 60,3 mm
Общая ширина внутреннего кольца B1: 56,3 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 18,3 mm
Параметр «б - Ширина паза в наружном кольце»: 1,9 mm
Ширина внутреннего кольца: 42,8 mm
Ширина наружного кольца C: 21 mm
Диаметр вала: 40 mm
Параметр «G - Размер установочного винта»: M8x1
Параметр «N1 - Диаметр паза наружного кольца»: 76,81 mm
Параметр «r - Радиус внутреннего кольца»: 1.5
Параметр SW - Размер ключа по чертежу производителя: 4 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,394 Hz
Частота вращения тела качения BSF: 4,513 Hz
Базовая динамическая грузоподъёмность C: 32,6 kN
Базовая статическая грузоподъёмность C0: 19,9 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,452 Hz
Частота дефекта наружного кольца BPFO: 3,547 Hz

Прочие характеристики

9

Бренд: SNR
Масса: 0,78 kg
Обозначение товара / номер изделия производителя: CEX208 - SNR
Параметр «a - Расстояние между канавками наружного кольца»: 3,4 mm
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 5 mm
Параметр «m - Расстояние до установочного винта»: 6,5 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 21,4 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Расчётный коэффициент f0: 13.7
