NTN-SNR

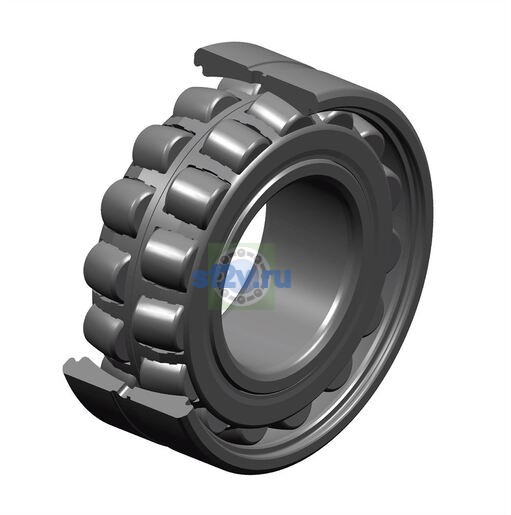

22224EAKW33C4 - NTN

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

B Высота / ширина 58 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

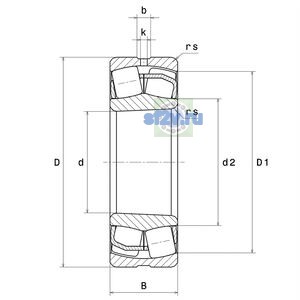

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 192,3 mm
Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 6 mm
Наружный диаметр внутреннего кольца d1/d2: 141,9 mm
Наружный диаметр подшипника D: 215 mm
Ширина B: 58 mm
Ширина паза b: 12,16 mm
Максимальный диаметр упорного бурта корпуса Da max: 203 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 132 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 11 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 128 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 3000 tr/min
Предельная частота вращения: 3800 tr/min
Базовая динамическая грузоподъёмность C: 688 kN
Базовая статическая грузоподъёмность C0: 753 kN
Коэффициент динамической осевой нагрузки Y1: 2.74
Коэффициент динамической осевой нагрузки Y2: 4.08
Коэффициент статической осевой нагрузки Y0: 2.68
Предел усталостной нагрузки Cu / Pu: 78,2 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C4
Масса: 8,58 kg
Обозначение товара / номер изделия производителя: 22224EAKW33C4 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H3124
