NTN-SNR

CES205-14 - SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

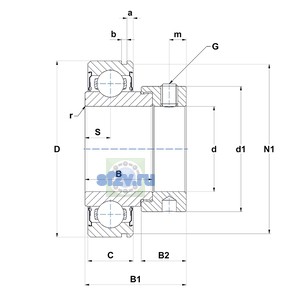

Размеры и геометрия

12

Наружный диаметр наружного кольца D: 52 mm
Наружный диаметр эксцентрикового кольца или накидной гайки d1: 38,1 mm
Общая ширина внутреннего кольца B1: 31 mm
Параметр «B2 - Ширина эксцентрикового кольца/гайки»: 13,5 mm
Параметр «б - Ширина паза в наружном кольце»: 1,35 mm
Ширина внутреннего кольца: 21,5 mm
Ширина наружного кольца C: 15 mm
Диаметр вала: 22,225 mm
Параметр «G - Размер установочного винта»: 1/4-28UNF
Параметр «N1 - Диаметр паза наружного кольца»: 49,73 mm
Параметр «r - Радиус внутреннего кольца»: 1
Параметр SW - Размер ключа по чертежу производителя: 3,175 mm

Нагрузки, скорости и ресурс

8

Частота вращения сепаратора FTF: 0,398 Hz
Частота вращения тела качения BSF: 4,697 Hz
Базовая динамическая грузоподъёмность C: 14 kN
Базовая статическая грузоподъёмность C0: 7,88 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,418 Hz
Частота дефекта наружного кольца BPFO: 3,582 Hz

Прочие характеристики

8

Бренд: SNR
Масса: 0,19 kg
Обозначение товара / номер изделия производителя: CES205-14 - SNR
Параметр «a - Расстояние между канавками наружного кольца»: 2,38 mm
Параметр «m - Расстояние до установочного винта»: 5 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 7,5 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,7 N-m
Расчётный коэффициент f0: 14
