NTN-SNR

22222EMKW33C4 - SNR

d Внутренний диаметр 110 мм

D Наружный диаметр 200 мм

B Высота / ширина 53 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

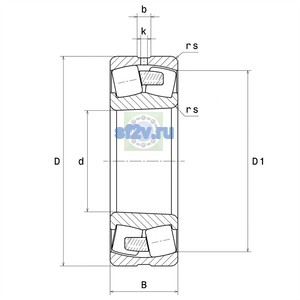

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 178,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 110 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 6 mm
Наружный диаметр подшипника D: 200 mm
Ширина B: 53 mm
Ширина паза b: 11,73 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 188 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 122 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 6 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 118 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 3300 tr/min
Предельная частота вращения: 4100 tr/min
Частота вращения сепаратора FTF: 0,421 Hz
Частота вращения тела качения BSF: 6,098 Hz
Базовая динамическая грузоподъёмность C: 602 kN
Базовая статическая грузоподъёмность C0: 643 kN
Коэффициент динамической осевой нагрузки Y1: 2.69
Коэффициент динамической осевой нагрузки Y2: 4
Коэффициент статической осевой нагрузки Y0: 2.63
Предел усталостной нагрузки Cu / Pu: 68,4 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,419 Hz
Частота дефекта наружного кольца BPFO: 7,581 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.25
Класс радиального внутреннего зазора: C4
Масса: 7,114 kg
Обозначение товара / номер изделия производителя: 22222EMKW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H322
