NTN-SNR

22220EMKW33C4 - SNR

Name: 22220EMKW33C4 - SNR
Brand: NTN-SNR

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 46 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

34 свойств

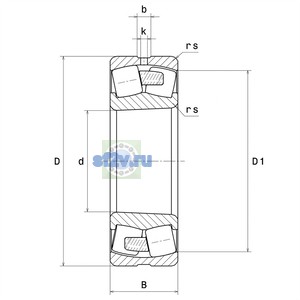

Размеры и геометрия

Внутренний диаметр наружного кольца D1: 160,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 46 mm
Ширина паза b: 11 mm
Максимальный диаметр упорного бурта вала da max: 0 mm
Максимальный диаметр упорного бурта корпуса Da max: 168 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 112 mm
Минимальный размер фаски / радиус r min: 2,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 8 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 108 mm

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 3600 tr/min
Предельная частота вращения: 4600 tr/min
Частота вращения сепаратора FTF: 0,423 Hz
Частота вращения тела качения BSF: 6,233 Hz
Базовая динамическая грузоподъёмность C: 472 kN
Базовая статическая грузоподъёмность C0: 495 kN
Коэффициент динамической осевой нагрузки Y1: 2.84
Коэффициент динамической осевой нагрузки Y2: 4.23
Коэффициент статической осевой нагрузки Y0: 2.78
Предел усталостной нагрузки Cu / Pu: 54,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,392 Hz
Частота дефекта наружного кольца BPFO: 7,608 Hz

Прочие характеристики

Бренд: SNR
Граничный коэффициент e: 0.24
Класс радиального внутреннего зазора: C4
Масса: 5 kg
Обозначение товара / номер изделия производителя: 22220EMKW33C4 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H320
