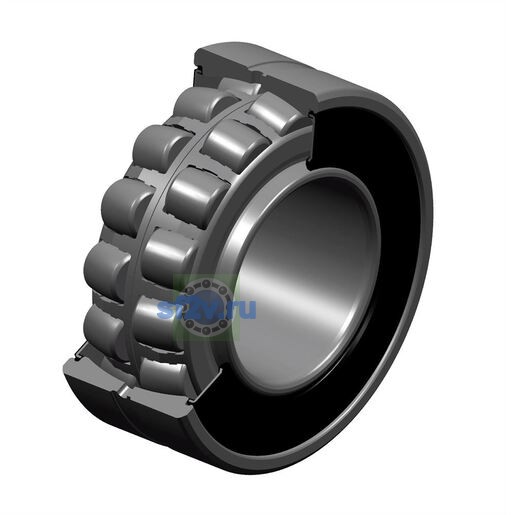

10X22215EAKW33EE - NTN

d Внутренний диаметр 75 мм

D Наружный диаметр 130 мм

B Высота / ширина 38 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

29 свойств

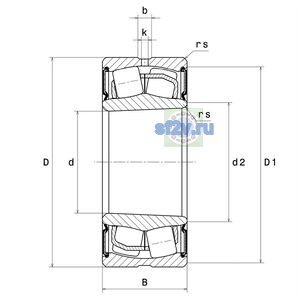

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 121,6 mm
Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3,5 mm
Наружный диаметр внутреннего кольца d1/d2: 85,1 mm
Наружный диаметр подшипника D: 130 mm
Ширина B: 38 mm
Ширина паза b: 7,37 mm
Максимальный диаметр упорного бурта вала da max: 85,1 mm
Максимальный диаметр упорного бурта корпуса Da max: 121,6 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 84 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 80 mm

Нагрузки, скорости и ресурс

8

Базовая динамическая грузоподъёмность C: 244 kN
Базовая статическая грузоподъёмность C0: 249 kN
Коэффициент динамической осевой нагрузки Y1: 3.14
Коэффициент динамической осевой нагрузки Y2: 4.67
Коэффициент статической осевой нагрузки Y0: 3.07
Предел усталостной нагрузки Cu / Pu: 29,9 kN
Максимальная рабочая температура: 110 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: CN
Масса: 1,866 kg
Обозначение товара / номер изделия производителя: 10X22215EAKW33EE - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H315E
