KOYO/JTEKT

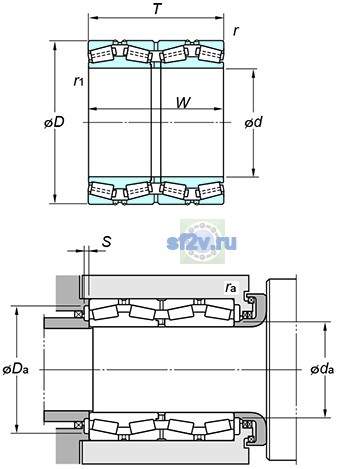

4TR686D

d Внутренний диаметр 685,8 мм

D Наружный диаметр 876,3 мм

T Высота / ширина 355,6 мм

КатегорияЧетырёхрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 685.800 mm
Наружный диаметр подшипника D: 876.300 mm
Общая ширина T: 355.600 mm
Максимальный диаметр упорного бурта корпуса Da max: 823 mm
852 mm
Максимальный допустимый радиус галтели ra: 6.4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 734 mm
Минимальный размер фаски / радиус r min: 6.4 mm

Нагрузки, скорости и ресурс

6

Базовая динамическая радиальная грузоподъёмность Cr: 7950 kN
Базовая статическая радиальная грузоподъёмность C0r: 23100 kN
Осевой нагрузка коэффициентs : y0: 1.59
1.59
Осевой нагрузка коэффициентs : y2: 1.62 mm
1.62 mm
Осевой нагрузка коэффициентs : y3: 2.42
2.42
Предел усталостной нагрузки Cu / Pu: 1880 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
0.42
Масса: 555 kg
Обозначение товара / номер изделия производителя: 4TR686D
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
Параметр S(min.) по чертежу производителя: 11 mm
Параметр W по чертежу производителя: 352.425 mm
