KOYO/JTEKT

4TR680C

Name: 4TR680C
Brand: KOYO/JTEKT

d Внутренний диаметр 680 мм

D Наружный диаметр 1 020 мм

T Высота / ширина 555 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

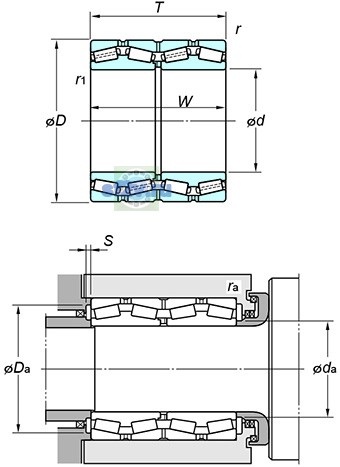

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 680 mm
Наружный диаметр подшипника D: 1020 mm
Общая ширина T: 555 mm
Максимальный диаметр упорного бурта корпуса Da max: 934 mm
992 mm
Максимальный допустимый радиус галтели ra: 5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 771 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 16500 kN
Базовая статическая радиальная грузоподъёмность C0r: 36700 kN
Осевой нагрузка коэффициентs : y0: 2.07
2.07
Осевой нагрузка коэффициентs : y2: 2.12 mm
2.12 mm
Осевой нагрузка коэффициентs : y3: 3.15
3.15
Предел усталостной нагрузки Cu / Pu: 2910 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.32
0.32
Масса: 1650 kg
Обозначение товара / номер изделия производителя: 4TR680C
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 2.5 mm
Параметр S(min.) по чертежу производителя: 14.5 mm
Параметр W по чертежу производителя: 555 mm
