KOYO/JTEKT

4TR670

Name: 4TR670
Brand: KOYO/JTEKT

d Внутренний диаметр 670 мм

D Наружный диаметр 960 мм

T Высота / ширина 700 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 670 mm
Наружный диаметр подшипника D: 960 mm
Общая ширина T: 700 mm
Максимальный диаметр упорного бурта корпуса Da max: 884 mm
924 mm
Максимальный допустимый радиус галтели ra: 6 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 732 mm
Минимальный размер фаски / радиус r min: 7.5 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 19100 kN
Базовая статическая радиальная грузоподъёмность C0r: 48100 kN
Осевой нагрузка коэффициентs : y0: 1.98
1.98
Осевой нагрузка коэффициентs : y2: 2.03 mm
2.03 mm
Осевой нагрузка коэффициентs : y3: 3.02
3.02
Предел усталостной нагрузки Cu / Pu: 3630 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.33
0.33
Масса: 1710 kg
Обозначение товара / номер изделия производителя: 4TR670

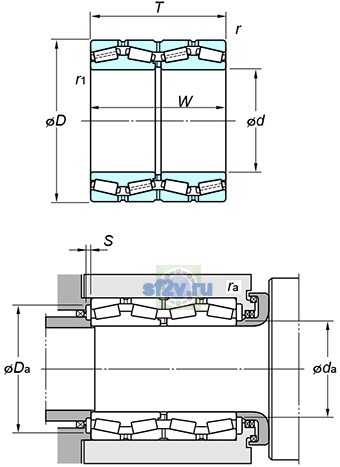

Параметр r1(min.) по чертежу производителя: 5 mm
Параметр rb(max.) по чертежу производителя: 4 mm
Параметр S(min.) по чертежу производителя: 13 mm
Параметр W по чертежу производителя: 700 mm

4TR670
