KOYO/JTEKT

4TR570A

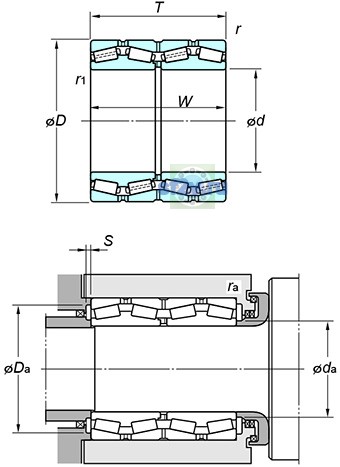

Name: 4TR570A
Brand: KOYO/JTEKT

d Внутренний диаметр 570 мм

D Наружный диаметр 780 мм

T Высота / ширина 515 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 570 mm
Наружный диаметр подшипника D: 780 mm
Общая ширина T: 515 mm
Максимальный диаметр упорного бурта корпуса Da max: 726 mm
758 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 618 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 10800 kN
Базовая статическая радиальная грузоподъёмность C0r: 27400 kN
Осевой нагрузка коэффициентs : y0: 1.57
1.57
Осевой нагрузка коэффициентs : y2: 1.61 mm
1.61 mm
Осевой нагрузка коэффициентs : y3: 2.39
2.39
Предел усталостной нагрузки Cu / Pu: 2240 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.42
0.42
Масса: 737 kg
Обозначение товара / номер изделия производителя: 4TR570A
Параметр r1(min.) по чертежу производителя: 2.5 mm
Параметр rb(max.) по чертежу производителя: 2 mm
Параметр S(min.) по чертежу производителя: 10 mm
Параметр W по чертежу производителя: 515 mm

4TR570A

Все свойства

Размеры и геометрия

Нагрузки, скорости и ресурс

Прочие характеристики
