KOYO/JTEKT

4TR560

Name: 4TR560
Brand: KOYO/JTEKT

d Внутренний диаметр 560 мм

D Наружный диаметр 920 мм

T Высота / ширина 620 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 560 mm
Наружный диаметр подшипника D: 920 mm
Общая ширина T: 620 mm
Максимальный диаметр упорного бурта корпуса Da max: 823 mm
884 mm
Максимальный допустимый радиус галтели ra: 6 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 643 mm
Минимальный размер фаски / радиус r min: 7.5 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 16400 kN
Базовая статическая радиальная грузоподъёмность C0r: 32800 kN
Осевой нагрузка коэффициентs : y0: 1.64
1.64
Осевой нагрузка коэффициентs : y2: 1.68 mm
1.68 mm
Осевой нагрузка коэффициентs : y3: 2.50
2.50
Предел усталостной нагрузки Cu / Pu: 2660 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.40
0.40
Масса: 1650 kg
Обозначение товара / номер изделия производителя: 4TR560

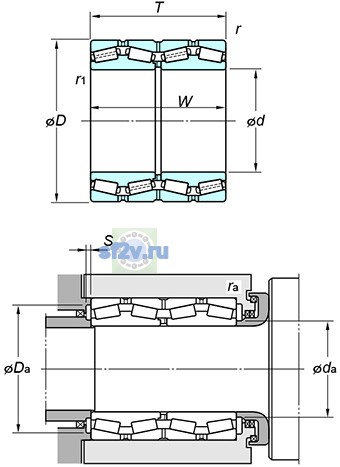

Параметр r1(min.) по чертежу производителя: 7.5 mm
Параметр rb(max.) по чертежу производителя: 6 mm
Параметр S(min.) по чертежу производителя: 12 mm
Параметр W по чертежу производителя: 620 mm

4TR560

Все свойства

Размеры и геометрия

Нагрузки, скорости и ресурс

Прочие характеристики
