KOYO/JTEKT

4TR550C

Name: 4TR550C
Brand: KOYO/JTEKT

d Внутренний диаметр 550 мм

D Наружный диаметр 685 мм

T Высота / ширина 350 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

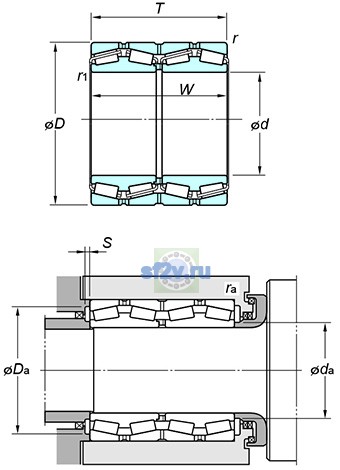

Внутренний диаметр подшипника (диаметр отверстия d): 550 mm
Наружный диаметр подшипника D: 685 mm
Общая ширина T: 350 mm
Максимальный диаметр упорного бурта корпуса Da max: 647 mm
667 mm
Максимальный допустимый радиус галтели ra: 3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 579 mm
Минимальный размер фаски / радиус r min: 4 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 5680 kN
Базовая статическая радиальная грузоподъёмность C0r: 16100 kN
Осевой нагрузка коэффициентs : y0: 2.26
2.26
Осевой нагрузка коэффициентs : y2: 2.32 mm
2.32 mm
Осевой нагрузка коэффициентs : y3: 3.45
3.45
Предел усталостной нагрузки Cu / Pu: 1390 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.29
0.29
Масса: 287 kg
Обозначение товара / номер изделия производителя: 4TR550C
Параметр r1(min.) по чертежу производителя: 1.5 mm
Параметр rb(max.) по чертежу производителя: 1.5 mm
Параметр S(min.) по чертежу производителя: 8 mm
Параметр W по чертежу производителя: 350 mm
