KOYO/JTEKT

4TR535

d Внутренний диаметр 535 мм

D Наружный диаметр 750 мм

T Высота / ширина 560 мм

КатегорияЧетырёхрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

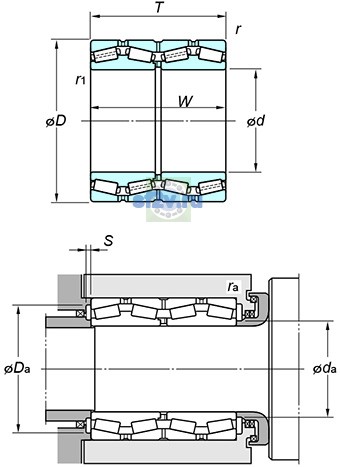

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 535 mm
Наружный диаметр подшипника D: 750 mm
Общая ширина T: 560 mm
Максимальный диаметр упорного бурта корпуса Da max: 695 mm
728 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 579 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

6

Базовая динамическая радиальная грузоподъёмность Cr: 11900 kN
Базовая статическая радиальная грузоподъёмность C0r: 29400 kN
Осевой нагрузка коэффициентs : y0: 1.98
1.98
Осевой нагрузка коэффициентs : y2: 2.02 mm
2.02 mm
Осевой нагрузка коэффициентs : y3: 3.01
3.01
Предел усталостной нагрузки Cu / Pu: 2420 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.33
0.33
Масса: 761 kg
Обозначение товара / номер изделия производителя: 4TR535
Параметр r1(min.) по чертежу производителя: 6 mm
Параметр rb(max.) по чертежу производителя: 5 mm
Параметр S(min.) по чертежу производителя: 10.5 mm
Параметр W по чертежу производителя: 560 mm
