KOYO/JTEKT

4TR530B

d Внутренний диаметр 530 мм

D Наружный диаметр 750 мм

T Высота / ширина 480 мм

КатегорияЧетырёхрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

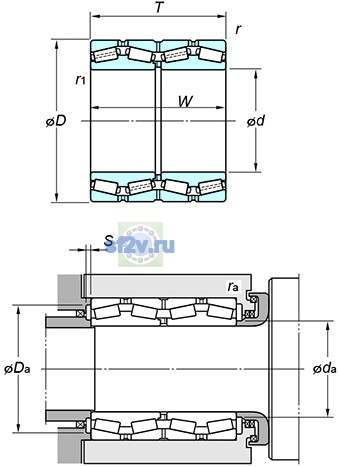

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 530 mm
Наружный диаметр подшипника D: 750 mm
Общая ширина T: 480 mm
Максимальный диаметр упорного бурта корпуса Da max: 695 mm
722 mm
Максимальный допустимый радиус галтели ra: 5 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 584 mm
Минимальный размер фаски / радиус r min: 6 mm

Нагрузки, скорости и ресурс

6

Базовая динамическая радиальная грузоподъёмность Cr: 10700 kN
Базовая статическая радиальная грузоподъёмность C0r: 24700 kN
Осевой нагрузка коэффициентs : y0: 2.07
2.07
Осевой нагрузка коэффициентs : y2: 2.12 mm
2.12 mm
Осевой нагрузка коэффициентs : y3: 3.15
3.15
Предел усталостной нагрузки Cu / Pu: 2110 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.32
0.32
Масса: 680 kg
Обозначение товара / номер изделия производителя: 4TR530B
Параметр r1(min.) по чертежу производителя: 6 mm
Параметр rb(max.) по чертежу производителя: 5 mm
Параметр S(min.) по чертежу производителя: 11.5 mm
Параметр W по чертежу производителя: 480 mm
