KOYO/JTEKT

4TR530-1

Name: 4TR530-1
Brand: KOYO/JTEKT

d Внутренний диаметр 530 мм

D Наружный диаметр 730 мм

T Высота / ширина 540 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

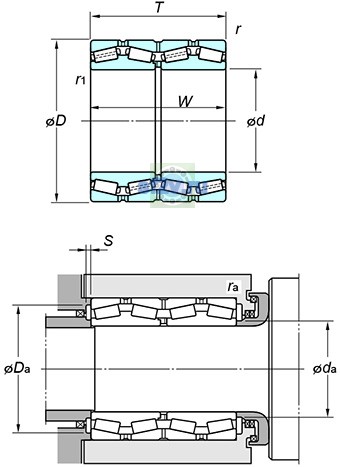

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 530 mm
Наружный диаметр подшипника D: 730 mm
Общая ширина T: 540 mm
Максимальный диаметр упорного бурта корпуса Da max: 677 mm
708 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 570 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 10900 kN
Базовая статическая радиальная грузоподъёмность C0r: 27900 kN
Осевой нагрузка коэффициентs : y0: 1.92
1.92
Осевой нагрузка коэффициентs : y2: 1.96 mm
1.96 mm
Осевой нагрузка коэффициентs : y3: 2.92
2.92
Предел усталостной нагрузки Cu / Pu: 2310 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.34
0.34
Масса: 686 kg
Обозначение товара / номер изделия производителя: 4TR530-1
Параметр r1(min.) по чертежу производителя: SP mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр S(min.) по чертежу производителя: 9 mm
Параметр W по чертежу производителя: 535 mm
