KOYO/JTEKT

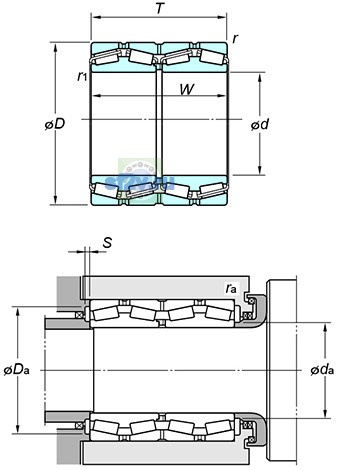

4TR514A

d Внутренний диаметр 514,35 мм

D Наружный диаметр 673,1 мм

T Высота / ширина 422,275 мм

КатегорияЧетырёхрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 514.350 mm
Наружный диаметр подшипника D: 673.100 mm
Общая ширина T: 422.275 mm
Максимальный диаметр упорного бурта корпуса Da max: 630 mm
650 mm
Максимальный допустимый радиус галтели ra: 6.4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 545 mm
Минимальный размер фаски / радиус r min: 6.4 mm

Нагрузки, скорости и ресурс

6

Базовая динамическая радиальная грузоподъёмность Cr: 7710 kN
Базовая статическая радиальная грузоподъёмность C0r: 20100 kN
Осевой нагрузка коэффициентs : y0: 1.98
1.98
Осевой нагрузка коэффициентs : y2: 2.03 mm
2.03 mm
Осевой нагрузка коэффициентs : y3: 3.02
3.02
Предел усталостной нагрузки Cu / Pu: 1730 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.33
0.33
Масса: 392 kg
Обозначение товара / номер изделия производителя: 4TR514A
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
Параметр S(min.) по чертежу производителя: 11 mm
Параметр W по чертежу производителя: 422.275 mm
