KOYO/JTEKT

4TR508

Name: 4TR508
Brand: KOYO/JTEKT

d Внутренний диаметр 508 мм

D Наружный диаметр 716 мм

T Высота / ширина 528 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

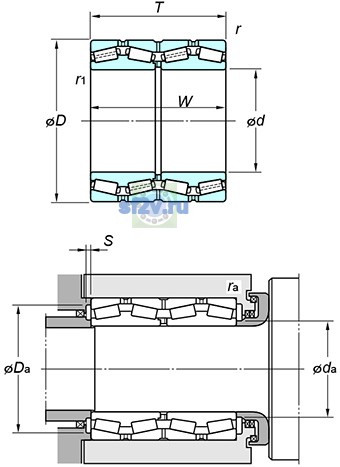

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 508.000 mm
Наружный диаметр подшипника D: 716.000 mm
Общая ширина T: 528.000 mm
Максимальный диаметр упорного бурта корпуса Da max: 664 mm
689 mm
Максимальный допустимый радиус галтели ra: 8 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 549 mm
Минимальный размер фаски / радиус r min: 8 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 10900 kN
Базовая статическая радиальная грузоподъёмность C0r: 26300 kN
Осевой нагрузка коэффициентs : y0: 1.91
1.91
Осевой нагрузка коэффициентs : y2: 1.95 mm
1.95 mm
Осевой нагрузка коэффициентs : y3: 2.90
2.90
Предел усталостной нагрузки Cu / Pu: 2200 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
0.35
Масса: 679 kg
Обозначение товара / номер изделия производителя: 4TR508
Параметр r1(min.) по чертежу производителя: 3.2 mm
Параметр rb(max.) по чертежу производителя: 3.2 mm
Параметр S(min.) по чертежу производителя: 9.5 mm
Параметр W по чертежу производителя: 528.000 mm
