KOYO/JTEKT

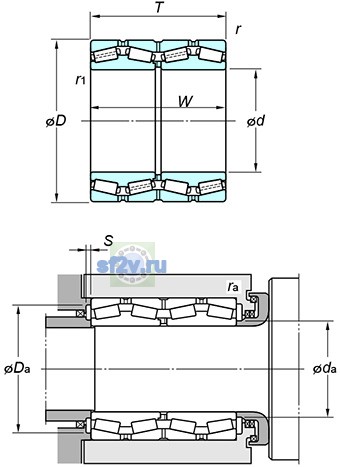

4TR500Q

d Внутренний диаметр 500 мм

D Наружный диаметр 760 мм

T Высота / ширина 420 мм

КатегорияЧетырёхрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 500 mm
Наружный диаметр подшипника D: 760 mm
Общая ширина T: 420 mm
Максимальный диаметр упорного бурта корпуса Da max: 696 mm
750 mm
Максимальный допустимый радиус галтели ra: 2 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 566 mm
Минимальный размер фаски / радиус r min: 2 mm

Нагрузки, скорости и ресурс

6

Базовая динамическая радиальная грузоподъёмность Cr: 9400 kN
Базовая статическая радиальная грузоподъёмность C0r: 19300 kN
Осевой нагрузка коэффициентs : y0: 1.70
1.70
Осевой нагрузка коэффициентs : y2: 1.74 mm
1.74 mm
Осевой нагрузка коэффициентs : y3: 2.59
2.59
Предел усталостной нагрузки Cu / Pu: 1730 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.39
0.39
Масса: 698 kg
Обозначение товара / номер изделия производителя: 4TR500Q
Параметр r1(min.) по чертежу производителя: 6 mm
Параметр rb(max.) по чертежу производителя: 6 mm
Параметр S(min.) по чертежу производителя: 11.5 mm
Параметр W по чертежу производителя: 420 mm
