KOYO/JTEKT

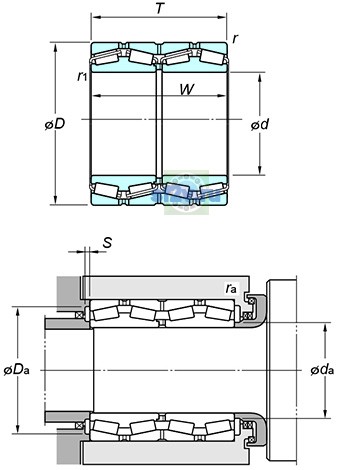

4TR500T

d Внутренний диаметр 500 мм

D Наружный диаметр 710 мм

T Высота / ширина 430 мм

КатегорияЧетырёхрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 500 mm
Наружный диаметр подшипника D: 710 mm
Общая ширина T: 430 mm
Максимальный диаметр упорного бурта корпуса Da max: 658 mm
688 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 547 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

6

Базовая динамическая радиальная грузоподъёмность Cr: 8780 kN
Базовая статическая радиальная грузоподъёмность C0r: 20000 kN
Осевой нагрузка коэффициентs : y0: 1.76
1.76
Осевой нагрузка коэффициентs : y2: 1.80 mm
1.80 mm
Осевой нагрузка коэффициентs : y3: 2.69
2.69
Предел усталостной нагрузки Cu / Pu: 1750 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.37
0.37
Масса: 528 kg
Обозначение товара / номер изделия производителя: 4TR500T
Параметр r1(min.) по чертежу производителя: 3 mm
Параметр rb(max.) по чертежу производителя: 3 mm
Параметр S(min.) по чертежу производителя: 12 mm
Параметр W по чертежу производителя: 425 mm
