KOYO/JTEKT

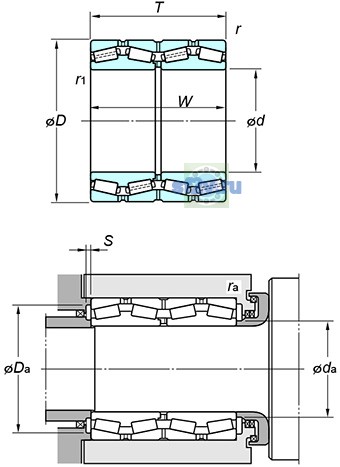

4TR500B

d Внутренний диаметр 500 мм

D Наружный диаметр 670 мм

T Высота / ширина 515 мм

КатегорияЧетырёхрядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 500 mm
Наружный диаметр подшипника D: 670 mm
Общая ширина T: 515 mm
Максимальный диаметр упорного бурта корпуса Da max: 626 mm
648 mm
Максимальный допустимый радиус галтели ra: 4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 530 mm
Минимальный размер фаски / радиус r min: 5 mm

Нагрузки, скорости и ресурс

6

Базовая динамическая радиальная грузоподъёмность Cr: 9760 kN
Базовая статическая радиальная грузоподъёмность C0r: 25700 kN
Осевой нагрузка коэффициентs : y0: 2.07
2.07
Осевой нагрузка коэффициентs : y2: 2.12 mm
2.12 mm
Осевой нагрузка коэффициентs : y3: 3.15
3.15
Предел усталостной нагрузки Cu / Pu: 2160 kN

Прочие характеристики

8

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.32
0.32
Масса: 510 kg
Обозначение товара / номер изделия производителя: 4TR500B
Параметр r1(min.) по чертежу производителя: 6 mm
Параметр rb(max.) по чертежу производителя: 5 mm
Параметр S(min.) по чертежу производителя: 11 mm
Параметр W по чертежу производителя: 515 mm
