KOYO/JTEKT

4TR19B

Name: 4TR19B
Brand: KOYO/JTEKT

d Внутренний диаметр 482,6 мм

D Наружный диаметр 615,95 мм

T Высота / ширина 330,2 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 482.600 mm
Наружный диаметр подшипника D: 615.950 mm
Общая ширина T: 330.200 mm
Максимальный диаметр упорного бурта корпуса Da max: 573 mm
593 mm
Максимальный допустимый радиус галтели ra: 6.4 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 509 mm
Минимальный размер фаски / радиус r min: 6.4 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 5670 kN
Базовая статическая радиальная грузоподъёмность C0r: 15000 kN
Осевой нагрузка коэффициентs : y0: 1.98
1.98
Осевой нагрузка коэффициентs : y2: 2.03 mm
2.03 mm
Осевой нагрузка коэффициентs : y3: 3.02
3.02
Предел усталостной нагрузки Cu / Pu: 1340 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.33
0.33
Масса: 243 kg
Обозначение товара / номер изделия производителя: 4TR19B

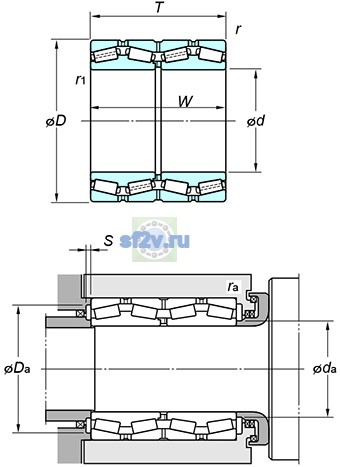

Параметр r1(min.) по чертежу производителя: 4.8 mm
Параметр rb(max.) по чертежу производителя: 4.8 mm
Параметр S(min.) по чертежу производителя: 10.5 mm
Параметр W по чертежу производителя: 330.200 mm
