KOYO/JTEKT

48680D/20/20D

Name: 48680D/20/20D
Brand: KOYO/JTEKT

d Внутренний диаметр 139,7 мм

D Наружный диаметр 200,025 мм

T Высота / ширина 160,34 мм

КатегорияЧетырёхрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 139.700 mm
Наружный диаметр подшипника D: 200.025 mm
Общая ширина T: 160.340 mm
Максимальный диаметр упорного бурта корпуса Da max: 182 mm
187 mm
Максимальный допустимый радиус галтели ra: 3.3 mm 0.3 mm
Минимальный диаметр упорного бурта вала da / db: 157 mm
Минимальный размер фаски / радиус r min: 3.3 mm

Нагрузки, скорости и ресурс

Базовая динамическая радиальная грузоподъёмность Cr: 903 kN
Базовая статическая радиальная грузоподъёмность C0r: 1960 kN
Осевой нагрузка коэффициентs : y0: 1.96
1.96
Осевой нагрузка коэффициентs : y2: 2.01 mm
2.01 mm
Осевой нагрузка коэффициентs : y3: 2.99
2.99
Предел усталостной нагрузки Cu / Pu: 266 kN

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.34
0.34
Масса: 16.6 kg
Обозначение товара / номер изделия производителя: 48680D/20/20D

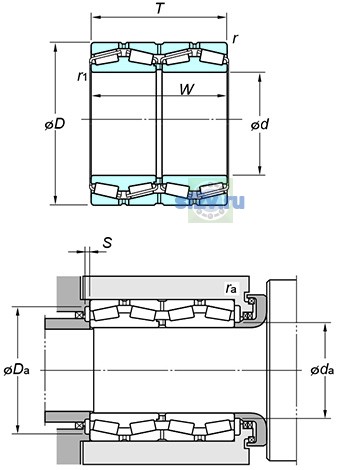

Параметр r1(min.) по чертежу производителя: 0.8 mm
Параметр rb(max.) по чертежу производителя: 0.8 mm
Параметр S(min.) по чертежу производителя: 4 mm
Параметр W по чертежу производителя: 157.166 mm
