KOYO/JTEKT

K.81103TVP

d Внутренний диаметр — мм

D Наружный диаметр — мм

T Высота / ширина 9 мм

КатегорияУпорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Размеры и геометрия

8

Общая ширина T: 9 mm
Максимальный допустимый радиус галтели ra: 0.3 mm

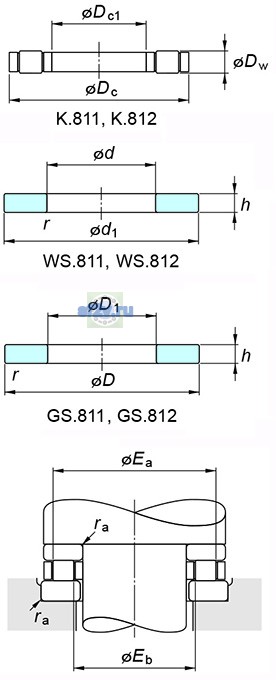

Максимальный размер h шайбы по чертежу KOYO/JTEKT: 2.75 mm
Минимальный размер h шайбы по чертежу KOYO/JTEKT: 2.64 mm
Наружный размер D1 шайбы по чертежу KOYO/JTEKT: 18 mm
Параметр «Washer dimensions : D,d1»: 30 mm
Параметр «Washer dimensions : d»: 17 mm
Параметр «Washer dimensions : rs(min.)»: 0.3 mm

Нагрузки, скорости и ресурс

4

Предельная частота, масло: 11000 min-1
Параметр Basic load ratings C0a по чертежу производителя: 33.4 kN
Параметр Basic load ratings Ca по чертежу производителя: 14.2 kN
Предел усталостной нагрузки Cu / Pu: 4.70 kN

Прочие характеристики

12

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Washer designation(корпус piloted): GS.81103
Масса: 0.008 kg
Обозначение товара / номер изделия производителя: K.81103TVP
Параметр «Washer designation(Shaft piloted)»: WS.81103
Параметр (Refer.)Washer mass по чертежу производителя [kg]: 0.011 kg
Параметр Dc по чертежу производителя: 30 mm
Параметр Dc1 по чертежу производителя: 17 mm
Параметр Dw по чертежу производителя: 3.5 mm
Параметр Ea(max.) по чертежу производителя: 27 mm
Параметр Eb(max.) по чертежу производителя: 20 mm
Параметр ra по чертежу производителя: 0.3 mm
