KOYO/JTEKT

NTA-3446

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияУпорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

Размеры и геометрия

7

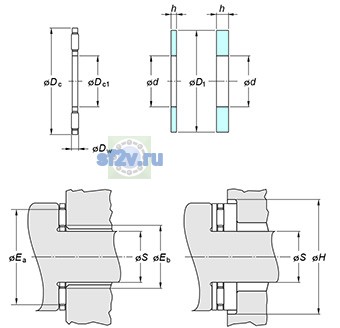

Внутренний размер d1 шайбы по чертежу KOYO/JTEKT: 73.03 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Максимальный размер h шайбы по чертежу KOYO/JTEKT: 0.81 mm
Минимальный размер h шайбы по чертежу KOYO/JTEKT: 0.76 mm
Параметр «Piloting dimensions : S(max.)»: 53.98 mm
Параметр «Piloting dimensions : S(min.)»: 53.90 mm
Параметр «Washer dimensions : d»: 53.98 mm

Нагрузки, скорости и ресурс

4

Предельная частота вращения: 5800 min-1
Параметр Basic load ratings C0a по чертежу производителя: 137.45 kN
Параметр Basic load ratings Ca по чертежу производителя: 24.42 kN
Предел усталостной нагрузки Cu / Pu: 14.0 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.016 kg
Обозначение товара / номер изделия производителя: NTA-3446
Параметр «Dia. to clear O.D. : H»: 73.81 mm
Параметр (Refer.)Washer mass по чертежу производителя [kg]: 0.012 kg
Параметр Dc по чертежу производителя: 73.025 mm
Параметр Dc1 по чертежу производителя: 53.98 mm
Параметр Dw по чертежу производителя: 1.984 mm
Параметр Ea по чертежу производителя: 68.58 mm
Параметр Eb по чертежу производителя: 56.39 mm
Параметр Washer designation по чертежу производителя: TRA-3446
