KOYO/JTEKT

NTA-613

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияУпорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

22 свойств

Размеры и геометрия

7

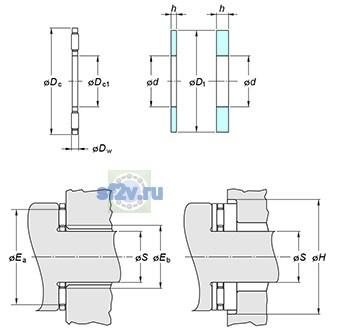

Внутренний размер d1 шайбы по чертежу KOYO/JTEKT: 20.62 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Максимальный размер h шайбы по чертежу KOYO/JTEKT: 0.81 mm
Минимальный размер h шайбы по чертежу KOYO/JTEKT: 0.76 mm
Параметр «Piloting dimensions : S(max.)»: 9.53 mm
Параметр «Piloting dimensions : S(min.)»: 9.45 mm
Параметр «Washer dimensions : d»: 9.53 mm

Нагрузки, скорости и ресурс

4

Предельная частота вращения: 22000 min-1
Параметр Basic load ratings C0a по чертежу производителя: 14.32 kN
Параметр Basic load ratings Ca по чертежу производителя: 6.05 kN
Предел усталостной нагрузки Cu / Pu: 1.40 kN

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Масса: 0.002 kg
Обозначение товара / номер изделия производителя: NTA-613
Параметр «Dia. to clear O.D. : H»: 21.44 mm
Параметр (Refer.)Washer mass по чертежу производителя [kg]: 0.001 kg
Параметр Dc по чертежу производителя: 20.625 mm
Параметр Dc1 по чертежу производителя: 9.53 mm
Параметр Dw по чертежу производителя: 1.984 mm
Параметр Ea по чертежу производителя: 18.034 mm
Параметр Eb по чертежу производителя: 11.68 mm
Параметр Washer designation по чертежу производителя: TRA-613
