KOYO/JTEKT

FNT-1024

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияУпорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

26 свойств

Размеры и геометрия

9

Максимальный допустимый радиус галтели ra: 0.3 mm
Наружный размер D1 шайбы по чертежу KOYO/JTEKT: mm
Параметр «Heavy - Washer dimensions : h»: mm
Параметр «Heavy - Washer dimensions : r(min.)»: mm
Параметр «Heavy(LS) - Washer dimensions : a»: 0.50 mm
Параметр «Heavy(LS) - Washer dimensions : h»: 2.75 mm
Параметр «Thin - Washer dimensions : h1»: 1.00 mm
Параметр «Washer dimensions : D,d1»: 24 mm
Параметр «Washer dimensions : d»: mm

Нагрузки, скорости и ресурс

4

Предельная частота, масло: 17000 min-1
Параметр Basic load ratings C0a по чертежу производителя: 25.2 kN
Параметр Basic load ratings Ca по чертежу производителя: 9.14 kN
Предел усталостной нагрузки Cu / Pu: 2.40 kN

Прочие характеристики

13

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Heavy(ls) - (refer.)масса [kg]: 0.008 kg
Масса: 0.002 kg
Обозначение товара / номер изделия производителя: FNT-1024

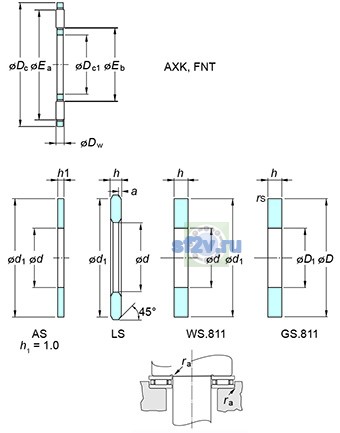

Параметр Dc по чертежу производителя: 24 mm
Параметр Dc1 по чертежу производителя: 10 mm
Параметр Dw по чертежу производителя: 2 mm
Параметр Ea по чертежу производителя: 23.0 mm
Параметр Eb по чертежу производителя: 12.0 mm
Параметр Heavy - (Refer.)Mass по чертежу производителя [kg]: kg
Параметр Heavy(LS) - Washer No. по чертежу производителя: LS1024
Параметр Thin - (Refer.)Mass по чертежу производителя [kg]: 0.003 kg
Параметр Thin - Washer No. по чертежу производителя: AS1024
