KOYO/JTEKT

23196RHAK+AHX3196

d Внутренний диаметр 480 мм

D Наружный диаметр 790 мм

B Высота / ширина 248 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 480 mm
Наружный диаметр подшипника D: 790 mm
Ширина B: 248 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 7.5 mm

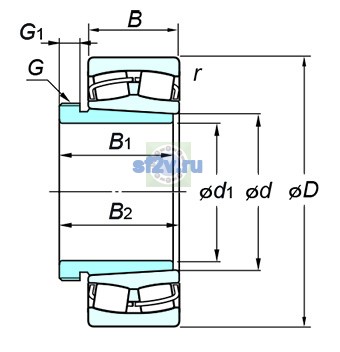

Размер d1 по чертежу KOYO/JTEKT: 460 mm
Размер G по чертежу KOYO/JTEKT: Tr530�6 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 380 min-1
Предельная частота, пластичная смазка: 280 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 7740 kN
Базовая статическая радиальная грузоподъёмность C0r: 12000 kN
Осевой нагрузка коэффициентs : y0: 2.19
Осевой нагрузка коэффициентs : y1: 2.24
Осевой нагрузка коэффициентs : y2: 3.34

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.30
Масса: 518 kg
Обозначение товара / номер изделия производителя: 23196RHAK+AHX3196
Параметр B1 по чертежу производителя: 313 mm
Параметр B2 по чертежу производителя: 307 mm
Параметр G1 по чертежу производителя: 45 mm
