KOYO/JTEKT

23284RHAK+AH3284

Name: 23284RHAK+AH3284
Brand: KOYO/JTEKT

d Внутренний диаметр 420 мм

D Наружный диаметр 760 мм

B Высота / ширина 272 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 420 mm
Наружный диаметр подшипника D: 760 mm
Ширина B: 272 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 7.5 mm

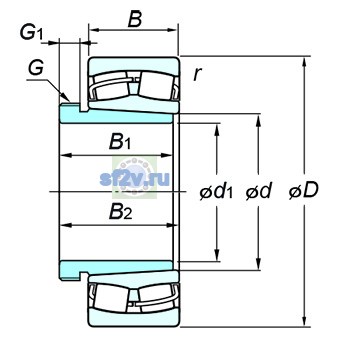

Размер d1 по чертежу KOYO/JTEKT: 400 mm
Размер G по чертежу KOYO/JTEKT: Tr460�5 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 430 min-1
Предельная частота, пластичная смазка: 320 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 8230 kN
Базовая статическая радиальная грузоподъёмность C0r: 11900 kN
Осевой нагрузка коэффициентs : y0: 1.86
Осевой нагрузка коэффициентs : y1: 1.90
Осевой нагрузка коэффициентs : y2: 2.83

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 568 kg
Обозначение товара / номер изделия производителя: 23284RHAK+AH3284
Параметр B1 по чертежу производителя: 321 mm
Параметр B2 по чертежу производителя: 331 mm
Параметр G1 по чертежу производителя: 46 mm

23284RHAK+AH3284
