KOYO/JTEKT

23224RZK+AHX3224

d Внутренний диаметр 120 мм

D Наружный диаметр 215 мм

B Высота / ширина 76 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

21 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр подшипника D: 215 mm
Ширина B: 76 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 2.1 mm

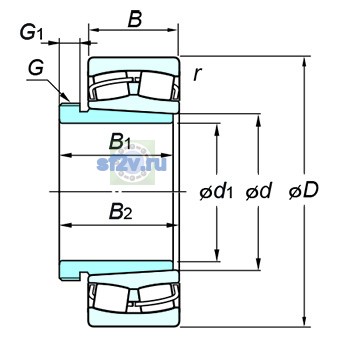

Размер d1 по чертежу KOYO/JTEKT: 115 mm
Размер G по чертежу KOYO/JTEKT: M135�2 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 2900 min-1
Предельная частота, пластичная смазка: 2100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 772 kN
Базовая статическая радиальная грузоподъёмность C0r: 956 kN
Осевой нагрузка коэффициентs : y0: 1.93
Осевой нагрузка коэффициентs : y1: 1.97
Осевой нагрузка коэффициентs : y2: 2.94

Прочие характеристики

7

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.34
Масса: 13.1 kg
Обозначение товара / номер изделия производителя: 23224RZK+AHX3224
Параметр B1 по чертежу производителя: 90 mm
Параметр B2 по чертежу производителя: 94 mm
Параметр G1 по чертежу производителя: 13 mm
