KOYO/JTEKT

23296RK+H3296

d Внутренний диаметр 480 мм

D Наружный диаметр 870 мм

B Высота / ширина 310 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 480 mm
Наружный диаметр подшипника D: 870 mm
Ширина B: 310 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 7.5 mm

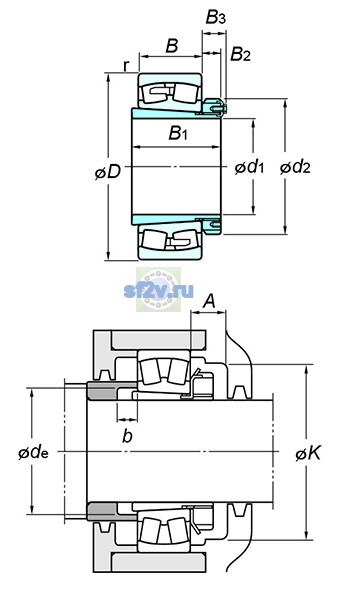

Размер d1 по чертежу KOYO/JTEKT: 450 mm
Размер d2 по чертежу KOYO/JTEKT: 620 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 340 min-1
Предельная частота, пластичная смазка: 250 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 10500 kN
Базовая статическая радиальная грузоподъёмность C0r: 15100 kN
Осевой нагрузка коэффициентs : y0: 1.81
Осевой нагрузка коэффициентs : y1: 1.85
Осевой нагрузка коэффициентs : y2: 2.75

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 966 kg
Обозначение товара / номер изделия производителя: 23296RK+H3296
Параметр A(min.) по чертежу производителя: - mm
Параметр b(min.) по чертежу производителя: 18 mm
Параметр B1 по чертежу производителя: 397 mm
Параметр B2 по чертежу производителя: 75 mm
Параметр B3 по чертежу производителя: 95 mm
Параметр K(min.) по чертежу производителя: - mm
Параметр sde(min.) по чертежу производителя: 512 mm
