KOYO/JTEKT

23096RHAK+H3096

d Внутренний диаметр 480 мм

D Наружный диаметр 700 мм

B Высота / ширина 165 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 480 mm
Наружный диаметр подшипника D: 700 mm
Ширина B: 165 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 6 mm

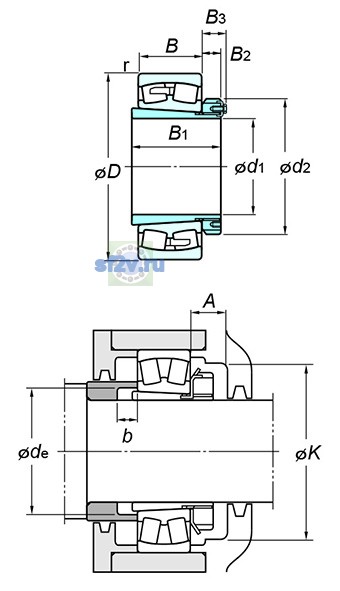

Размер d1 по чертежу KOYO/JTEKT: 450 mm
Размер d2 по чертежу KOYO/JTEKT: 560 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 430 min-1
Предельная частота, пластичная смазка: 320 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 4670 kN
Базовая статическая радиальная грузоподъёмность C0r: 7860 kN
Осевой нагрузка коэффициентs : y0: 3.05
Осевой нагрузка коэффициентs : y1: 3.12
Осевой нагрузка коэффициентs : y2: 4.64

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.22
Масса: 276 kg
Обозначение товара / номер изделия производителя: 23096RHAK+H3096
Параметр A(min.) по чертежу производителя: - mm
Параметр b(min.) по чертежу производителя: 18 mm
Параметр B1 по чертежу производителя: 237 mm
Параметр B2 по чертежу производителя: 60 mm
Параметр B3 по чертежу производителя: 77 mm
Параметр K(min.) по чертежу производителя: - mm
Параметр sde(min.) по чертежу производителя: 499 mm
