KOYO/JTEKT

23984RK+H3984

d Внутренний диаметр 420 мм

D Наружный диаметр 560 мм

B Высота / ширина 106 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 420 mm
Наружный диаметр подшипника D: 560 mm
Ширина B: 106 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 4 mm

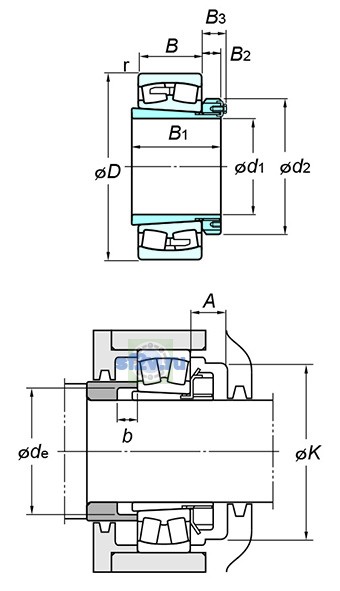

Размер d1 по чертежу KOYO/JTEKT: 400 mm
Размер d2 по чертежу KOYO/JTEKT: 490 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 580 min-1
Предельная частота, пластичная смазка: 430 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 2330 kN
Базовая статическая радиальная грузоподъёмность C0r: 4320 kN
Осевой нагрузка коэффициентs : y0: 3.82
Осевой нагрузка коэффициентs : y1: 3.91
Осевой нагрузка коэффициентs : y2: 5.82

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.17
Масса: 110 kg
Обозначение товара / номер изделия производителя: 23984RK+H3984
Параметр A(min.) по чертежу производителя: - mm
Параметр b(min.) по чертежу производителя: 15 mm
Параметр B1 по чертежу производителя: 168 mm
Параметр B2 по чертежу производителя: 52 mm
Параметр B3 по чертежу производителя: 66 mm
Параметр K(min.) по чертежу производителя: - mm
Параметр sde(min.) по чертежу производителя: 433 mm
