KOYO/JTEKT

23238RRK+H2338

d Внутренний диаметр 190 мм

D Наружный диаметр 340 мм

B Высота / ширина 120 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Наружный диаметр подшипника D: 340 mm
Ширина B: 120 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 4 mm

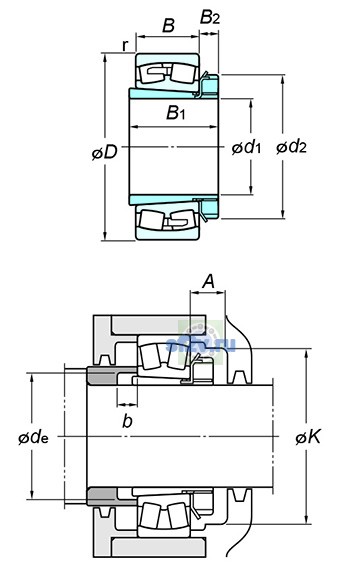

Размер d1 по чертежу KOYO/JTEKT: 170 mm
Размер d2 по чертежу KOYO/JTEKT: 240 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 1300 min-1
Предельная частота, пластичная смазка: 1000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1830 kN
Базовая статическая радиальная грузоподъёмность C0r: 2370 kN
Осевой нагрузка коэффициентs : y0: 1.81
Осевой нагрузка коэффициентs : y1: 1.86
Осевой нагрузка коэффициентs : y2: 2.76

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.36
Масса: 59.2 kg
Обозначение товара / номер изделия производителя: 23238RRK+H2338
Параметр A(min.) по чертежу производителя: 43 mm
Параметр b(min.) по чертежу производителя: 21 mm
Параметр B1 по чертежу производителя: 169 mm
Параметр B2 по чертежу производителя: 31 mm
Параметр B3 по чертежу производителя: - mm
Параметр K(min.) по чертежу производителя: 270 mm
Параметр sde(min.) по чертежу производителя: 206 mm
