KOYO/JTEKT

22238RHAK+H3138

d Внутренний диаметр 190 мм

D Наружный диаметр 340 мм

B Высота / ширина 92 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 190 mm
Наружный диаметр подшипника D: 340 mm
Ширина B: 92 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 4 mm

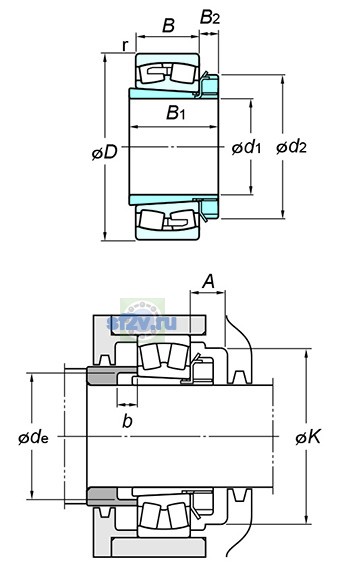

Размер d1 по чертежу KOYO/JTEKT: 170 mm
Размер d2 по чертежу KOYO/JTEKT: 240 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 1300 min-1
Предельная частота, пластичная смазка: 1000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1420 kN
Базовая статическая радиальная грузоподъёмность C0r: 1770 kN
Осевой нагрузка коэффициентs : y0: 2.46
Осевой нагрузка коэффициентs : y1: 2.52
Осевой нагрузка коэффициентs : y2: 3.76

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.27
Масса: 45.0 kg
Обозначение товара / номер изделия производителя: 22238RHAK+H3138
Параметр A(min.) по чертежу производителя: 43 mm
Параметр b(min.) по чертежу производителя: 21 mm
Параметр B1 по чертежу производителя: 141 mm
Параметр B2 по чертежу производителя: 31 mm
Параметр B3 по чертежу производителя: - mm
Параметр K(min.) по чертежу производителя: 270 mm
Параметр sde(min.) по чертежу производителя: 202 mm
