KOYO/JTEKT

22334RHAK+H2334

d Внутренний диаметр 170 мм

D Наружный диаметр 360 мм

B Высота / ширина 120 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

7

Внутренний диаметр подшипника (диаметр отверстия d): 170 mm
Наружный диаметр подшипника D: 360 mm
Ширина B: 120 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 4 mm

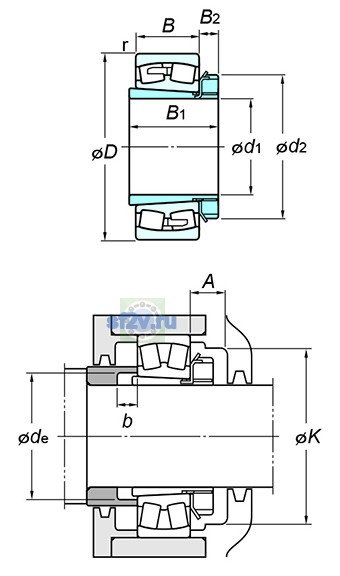

Размер d1 по чертежу KOYO/JTEKT: 150 mm
Размер d2 по чертежу KOYO/JTEKT: 220 mm

Нагрузки, скорости и ресурс

7

Предельная частота, масло: 1300 min-1
Предельная частота, пластичная смазка: 1000 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1990 kN
Базовая статическая радиальная грузоподъёмность C0r: 2200 kN
Осевой нагрузка коэффициентs : y0: 1.91
Осевой нагрузка коэффициентs : y1: 1.95
Осевой нагрузка коэффициентs : y2: 2.91

Прочие характеристики

11

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.35
Масса: 66.8 kg
Обозначение товара / номер изделия производителя: 22334RHAK+H2334
Параметр A(min.) по чертежу производителя: 40 mm
Параметр b(min.) по чертежу производителя: 8 mm
Параметр B1 по чертежу производителя: 154 mm
Параметр B2 по чертежу производителя: 29 mm
Параметр B3 по чертежу производителя: - mm
Параметр K(min.) по чертежу производителя: 250 mm
Параметр sde(min.) по чертежу производителя: 185 mm
