KOYO/JTEKT

22234RHAK+H3134

Name: 22234RHAK+H3134
Brand: KOYO/JTEKT

d Внутренний диаметр 170 мм

D Наружный диаметр 310 мм

B Высота / ширина 86 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 170 mm
Наружный диаметр подшипника D: 310 mm
Ширина B: 86 mm
Максимальный допустимый радиус галтели ra: 0.3 mm
Минимальный размер фаски / радиус r min: 4 mm

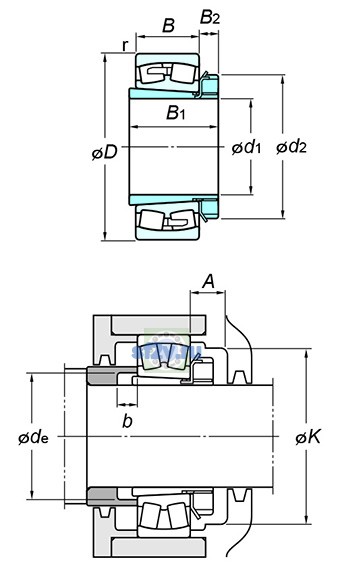

Размер d1 по чертежу KOYO/JTEKT: 150 mm
Размер d2 по чертежу KOYO/JTEKT: 220 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 1500 min-1
Предельная частота, пластичная смазка: 1100 min-1
Базовая динамическая радиальная грузоподъёмность Cr: 1260 kN
Базовая статическая радиальная грузоподъёмность C0r: 1490 kN
Осевой нагрузка коэффициентs : y0: 2.39
Осевой нагрузка коэффициентs : y1: 2.45
Осевой нагрузка коэффициентs : y2: 3.64

Прочие характеристики

Параметр «許容回転速度» [rpm]: ｸﾞﾘｰｽ潤滑min-1
Граничный коэффициент e: 0.28
Масса: 35.3 kg
Обозначение товара / номер изделия производителя: 22234RHAK+H3134
Параметр A(min.) по чертежу производителя: 40 mm
Параметр b(min.) по чертежу производителя: 10 mm
Параметр B1 по чертежу производителя: 122 mm
Параметр B2 по чертежу производителя: 29 mm
Параметр B3 по чертежу производителя: - mm
Параметр K(min.) по чертежу производителя: 250 mm
Параметр sde(min.) по чертежу производителя: 180 mm
